8.10D. Система ProtoCOL 2 для подсчёта колоний и зонного анализа

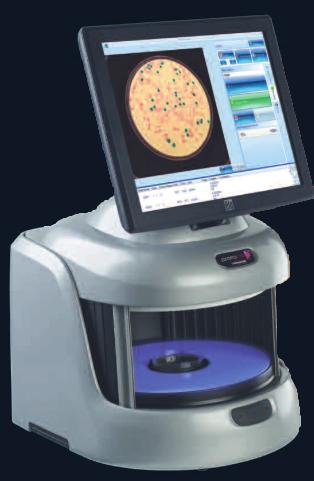

ProtoCOL 2 система для подсчёта колоний и зонного анализа
 Производитель: Synbiosis
Описание: Прогрессивная автоматизация
Компания Synbiosis - крупнейший в мире производитель и поставщик весьма популярных автоматических счётчиков колоний и систем для определения зон. В результате 25-летних исследований компания Synbiosis создала целый ряд специальных разработок для применения в самых широких областях. ProtoCOL 2 является номером 1 на рынке автоматических счетчиков колоний и измерителей зон.
Серия ProtoCOL 2 - новое поколение системы для подсчета колоний и измерения зон ( при определении чувствительности к антибиотикам). Она является инструментом выхода на новый уровень с уникальной возможностью и свойствами.
• Эргономичный дизайн для удобного пользования и свободного доступа.
• Сенсорный экран для быстрого входа и контроля.
• Уникальная ( патентованная ) система света для исключительного освещения всех типов чашек.
• Полностью автоматизированный учет результатов, сокращающий более чем на 80 % затраты времени, по сравнению с любым ручным методом подсчета.
• Высоко-воспроизводимые и повторяющиеся результаты.
• Отвечает наиболее высоким требованиям GLP (Надлежащая Лабораторная Практика, п.21, часть 11) и правилам QA (Обеспечение качества) .
• Имеет полный аудит и пользовательскую регистрацию разрешений.
ProtoCOL 2: Ключ к достижению успеха - гибкость (Изюминка - в гибкости)
Эргономичный дизайн ProtoCOL 2 делает применение прибора весьма комфортным и удобным.
CCD-камера высокого разрешения обеспечивает четкость изображения и детекцию колоний, диаметром 43 микрона.
Дизайн. Эргономичный дизайн экономит рабочую площадь в лаборатории и хорошо вписывается в её интерьер.
Процессор:
- Встроенный процессор устраняет необходимость во внешнем дополнительном компьютере.
- Большая встроенная память на жестком диске позволяет сохранять изображения.
- Использует операционную систему Windows XP.
- Встроенный Интернет.
Платформа. (База)
Конструкция платформы имеет взаимозаменяемые фоны (черный, белый и прозрачный) для эффективного широкопольного и тёмнопольного обзора. Могут использоваться круглые чашки, диаметром 55 - 100 мм, и квадратные чашки, размером 100 x 100 мм. По вопросу использования чашек большего диаметра просьба обращаться к консультантам компании.
Благодаря встроенному процессору, отпадает необходимость во внешнем дорогом компьютере. Жесткий диск с большой памятью позволяет сохранять изображения. Используется операционная система WINDOWS XP. Имеется подсоединение к сети Интернета.
Периферия:
- Дисковод DVD/RW позволяет сохранять и воспроизводить данные.
- Запасные USB-порты (6х) позволяют подключать клавиатуру, мышь, носители памяти.
Сенсорный экран:
- Монитор 17 " с сенсорным экраном обеспечивает легкое управление. Программное обеспечение использует большие навигационные кнопки, пользоваться которыми и наглядно и просто.
- Обзор монитора отвечает требованиям самых взыскательных пользователей.
(Если потребуется, то монитор может быть установлен для демонстрации).
Освещение:
- Уникальная световая гамма, использующая длинноволновые красные, зеленые и голубые светоизлучающие диоды ( LED ), создает прекрасное цветное изображение с 2.
- отличным контрастом.
- ProtoCOL 2 увеливает в 4 раза разрешение подобных систем.
Инновационная система освещения в ProtoCOL 2 экспонирует чашку быстрыми пучками красного, зеленого и голубого цвета. В результате этого, цветное изображение получается четким и ясным без хроматических аберраций (система защищена патентом). Автоматический процесс самокалибровки гарантирует точную цветопередачу любого участка изображения.
Программное обеспечение ProtoCOL 2
Удобство пользования
- Новое программное обеспечение ProtoCOL 2 поднимает на новый уровень контроль и функциональные возможности прибора во всех областях его применения.
- ProtoCOL 2 может быть использован как для счета колоний, так и для измерения зон, но обе программы могут быть приобретены вместе для создания многофункциональной системы.
- Контроль системы настройки и ввода изображения в память
- Возможность импорта или экспорта изображения
Интерфейс
- Наглядная навигация с помощью большой кнопки контроля для удобства пользования
Классификация
- Пакетная система настройки и установки параметров (цвет, размер, изображение, растровая решетка)
Пароль безопасности
Различный уровень пользователей контролируется системой паролей, обспечивающей безопасность системы и гарантирующей невозможность изменения серии результатов или их ошибочное удаление. Такие особенности созданы в соответствии с требованиями контроля качества и требованиями GLP (надлежащая лабораторная практика).
Валидация
Сертификат валидации выдается каждому экземпляру ProtoCOL 2. Он гарантирует, что каждая система перед отгрузкой проверена в соответствии с требованиями стандартов сертификации. Набор документов по валидации подготовлен для контроля эксплуатационных свойств.
Аудиторский журнал.
Когда пользователи проводят настройку или вновь пересматривают полученные ранее результаты исследования в автоматическом или ручном режиме, ProtoCOL 2 автоматически создаёт копию оригинала в дополнение к новым результатам.
Пользователи могут формировать программу ProtoCOL 2 , чтобы по запросу "причина для изменения" получить свободный комментарий, записанный в поле для комментариев. Данные поддерживаются в безопасном формате, как предписывается GLP.
База данных.
Программное обеспечение построено на основе базы данных SQL таким образом, чтобы они могли быть отделены и объединены с другими системами и пакетами программ. Система отвечает всем требованиям 21 CFR, части 11.
Результаты.
Выберите таблицы с данными, методы вычисления и характер итогов. ProtoCOL 2 автоматически сохраняет все результаты с полной отслеживаемостью. Изображения могут быть сохранены в режиме полной цифровой записи каждой чашки и 3. могут быть экспортированы в Excel. Результаты могут быть связаны с модуем вычисления для статистического анализа данных исследования. Данные автоматически передаются клиенту в виде определенных шаблонов. Эти шаблоны соответствуют требованиям USP, EP и BP (Фармакопеям США, Европы и Великобритании). Данный модуль включает линейный анализ, анализ крутизны кривой, пробит-анализ, определение ED50 , 4-х параметрическуую логистическую кривую, определение предельной разовой дозы и комбинированные испытания.
ProtoCOL 2 СOUNT Подсчет колоний.
ProtoCOL 2 является комплексной системой для всех вариантов подсчета колоний.
Как только чашка вставляется в прибор, она центрируется. Проводится исследование тех партий, которые предварительно отобраны перед подсчетом. Структура партии включает тип и сследования, цвет, величина и тип сортировки. После нажатия кнопки "Измерение" активируется функция подсчета колоний, колонии быстро определяются и подсчитываются, и число колоний появляется на экране.
Возможности стандартной системы:
- определение числа цветных колоний, бляшек и величины разброса данных.
Добавляют программные модули для:
- чашек со спиральным посевом
- исследования ОФИ - опсоно-фагоцитарного индекса
- исследования БАС (бактерицидной активности сыворотки)
- теста Эймса и теста лимфомы мышей (определение мутагенной активности)
- многосекторных чашек (при изучении образцов после отбора проб воздуха) и многолуночных планшетов.
Применение
ProtoCOL 2 СOUNT является надежной системой многостороннего применения, включая исследования продуктов питания, воды, молочных продуктов, пива, гигиенические исследования, исследования в клинической микробиологии, мониторинг окружающей среды, токсикологию, испытание стерильности, исследование фармацевтических продуктов и изучение обсемененности грибами.
Подсчет колоний.
Модуль ProtoCOL 2 СOUNT позволяет подсчитывать число колоний и бляшек одним нажатием клавиши. Одновременно обнаруживаются и подсчитываются различные многочисленные окрашенные колонии. Учитываются также величина колоний и разрешающая способность прибора.
Чашки со спиральным посевом. Модуль подсчитывает колонии на чакшах со спиральным посевом, учитывая колонии на внешнем секторе верхней половины спирали посева и внешний нижний сектор спирали. Если число колоний меньше минимального объема, то модуль автоматически пересчитывает количество колоний всей чашки.
Определение опсоно-фагоцитарного индекса (ОФИ): Наиболее частой причиной пневмоний у детей и взрослых является пневмококк. Разработана антипневмококковая вакцина, т.к. эффективность антибиотиков снижена из-за распространения множественно-резистентных штаммов пневмококка. ОФА используется для определения активности антител, т .к. хорошо моделирует иммунную защиту.
Тест Эймса. Тест Эймса по определению числа обратных мутаций у бактерий используется для оценки мутагенной, и связанной с ней, карциногенной актиивностью. Генетически измененные бактерии с мутацией находятся в том же исследуемом образце. Если бактерии вырастают на среде, значит в них произошла мутация и образец, возможно, обладает мутагенной активностью.
Многосекторные чашки с пробами воздуха. Такие чашки часто используются для контроля окружающей среды, в частности воздуха. Чашки со средой помещаются в воздухозаборник, и воздух орошает только один открытый для анализа сектор. При каждом повороте подсчитывается один из секторов.
Модуль ProtoCOL 2 Zone - Измерение зон
Программа идеально подходит для измерения зон.
Каждый производитель антибиотиков должен показать, что активность конечного продукта отвечает необходимой спецификации. Одним из самых распространенных и самых трудоемких методов определения активности антибиотиков является метод, основанный на измерении зон. Ручные замеры зон - часто не воспроизводимы и не отвечают требованиям большей части известных стандартов по точности и воспроизводимости.
Модуль ProtoCOL 2 Zone - идеально подходит для следующих целей:
- определение зон ингибиции
- определение чувствительности бактерий к антибиотикам
- исследование белков методом радиальная иммуно-диффузия
Определение чувствительности к антибиотикам
Определение чувствительности к антибиотикам проводится для того, чтобы определить, является ли выделенный от человека или животных штамм бактерий чувствительным или устойчивым к действию антибиотиков, чтобы проводить эффективное лечение. Методика заключается в том, что исследуемый штамм бактерий засевается на соответствующую среду. На неё накладываются картонные диски, пропитанные различными антибиотиками или одним антибиотиком, но с разными его концентрациями. Если штамм бактерий чувствителен к антибиотику в диске, то вокруг диска образуется зона просветления (ингибиции). Чем больше зона - тем более чувствителен штамм к антибиотику.
Модуль ProtoCOL 2 Zone приспособлен для быстрого и точного измерения этих зон, не учитывая формата (размеров) диска. Результаты могут быть представлены в формате Excel и автоматически загружены в модуль вычислений и статистического анализа.
Определение зон ингибиции.
Автоматическое измерение зон ингибиции вокруг дисков или в многолуночных планшетах упрощается с применением программы ProtoCOL 2 Zone. Размер каждой зоны аккуратно измеряется и результат обсчитывается.
Метод определения зон ингибиции используются для определения активности антибиотиков и вакцин при разработке лекарств. Ручной метод определения этих зон требует от специалистов ( согласно методике ) измерения диаметров в 6 различных чашках за короткие промежетки времени, в то время как эта процедура занимает много времени. Программа ProtoCOL 2 Zone осуществляет этот процесс в течение секунды.
Радиальная иммуно-диффузия
Радиальная иммуно-диффузия - простой, но важный метод, используемый в рутинных исследованиях многих лабораторий. Метод используется для количественного определения иммуноглобуллинов, различных компонентов комплемента, а также для определения эффективности вакцин против некоторых вирусов (например, противогриппозной вакцины). C помощью программы ProtoCOL 2 Zone можно измерить зоны реакции на чашках с иммунодиффузией в определенные промежутки времени ручным методом, экспортировать эти данные для статистического анализа и сохранения изображения чашки, освобождая от многих часов монотонной работы.
|
Параметры
|
Положительный эффект
|
|
Встроенный процессор, жесткий диск и DVD
|
Нет потребности в отдельном компьютере, что экономит и место, и деньги
|
|
Камера высокого разрешения
|
Возможность подсчета колоний менее 43 микрон в диаметре
|
|
Уникальная система освещения
|
Мощное контрастное освещение, превосходящее люминесцентное или галогеновое, для создания контрастного изображения, улучшающего детекцию колоний
|
|
Сенсорный монитор
|
Возможность быстрого ввода данных одним касанием пальцев
|
|
Подсчет окрашенных колоний
|
Возможность использования стандартов ISO с применением новых хромогенных сред
|
|
Раздвижные дверцы
|
Устраняет рассеянный свет
|
|
Встроенные в базу данных новое программное обеспечение и алгоритмы
|
Повышает качество результатов и делает их доступными для использования
|
|
Встроенная SQL-система данных
|
- Возможность одновременного доступа к данным и их использования несколькими пользователями.
- Повышенная безопасность и легкое создание резервных копий.
- Наличие рубрики " Наиболее частые вопросы и ответы для покупателей"
- Возможность легкого подключения LIMS.
|
| Спецификации |
Описание |
|
Конструкция |
Эргономичный дизайн в футляре из пенного материала высокой плотности.
Встроенный микропроцессор . Встроенная ССD-камера и линзы.
17" сенсорный монитор. |
| Световой экран |
Две раздвижные дверцы, предотвращающие попадание рассеянного света |
| Камера для съемки |
CCD- камера для научных исследований, 1,4 МегаПикселей
USB- встроенная камера с линзой, светосилой 1,2 |
| Монитор |
Сенсорный экран 17 "дюймов |
| Разрешение |
Для стандартных чашек Петри, наименьший размер
обнаруживаемых колоний 43 микрона |
| Изображение |
3 канала для цветных изображений |
| Освещение |
Уникальное 3-х канальное запатентованное LED-освещение ( красный, зеленый, синий )
Многоячеистое LED-освещение, контролируемое компьютером.
Нижнее освещение с верхней рефлекторной подсветкой для любого применения |
| Процессор |
Встроенный микропроцессор. Загружена операционная
система Windows ХР. |
| Дисковое пространство |
Минимально 120 GB на встроенном жестком диске |
| Внешние подключения |
DVD RW
USB-порт для мыши, клавиатуры, камеры
Два дополнительных USB-порта
Внешнее подключение монитора
Офисная сеть Ethernet
Звуковой сигнал
Высокоскоростное 1394 подключение |
| Способ детекции |
Полностью автоматизированный с ручным переключением |
| Способ измерения |
модуль РС2 Count : подсчёт колоний на разлитых чашках
модуль РС2 Zone :
измерение зон в тестах по иммунодиффузии
измерение зон ингибиции при определении активности антибиотиков
определение чувствительности к антибиотикам |
| Способ подсчета |
Разделение соприкасающихся ( сливных) колоний
Дифференциация зон
Исключение полей
Тип окраски колоний |
| База данных |
SQL-база данных сохраняет все данные и изображения |
Этап: Исследование |
|
|
|
Дополнение ProcMacro для ProtoCOL 2 - работа с круглыми чашками до 150 мм.
 Производитель: SYNBIOSIS
Описание: Специально для проведения анализа OPKA (Opsonophagocytic Killing Assay), например, при подсчете колоний S.pneumoniae, размер большинства которых не превышает 1 мм, компания Synbiosis разработала дополнительную систему ProcMacro, состоящую из платформы и штатива с камерой. Система ProcMacro может совмещаться с ProtoCOL 2.
Колонии автоматически подсчитываются на любых плашках, в том числе на больших OPKA-плашках (15 см).
Мощное программное обеспечение автоматически компенсирует различие в окраске среды и толщине агара, а также учитывает артефакты (пузыри, царапины).
Этап: Исследование
|
|
|
|
Дополнение ProcScan для ProtoCOL 2 - работа с чашками до 300 x 300 мм.
 Производитель: SYNBIOSIS
Описание: ProtoCOL 2 вмещает чашки размером до 100 x 100 мм.При использовании более крупных чашек достаточно подключить сканер ProcScan, который может работать с чашками размером до 300 x 300 мм. Отсканированные изображения этих чашек передаются непосредственнов ProtoCOL 2.
С помощью ProcScan крупные чашки с сеточной структурой, например, для одномерной радиальной иммунодиффузии, можно сканировать для полученияизображения. Затем изображения подвергаются анализус помощью стандартного программного обеспечения ProtoCOL 2.
Область сканирования - До 310 х 437 мм
Сканер - Цветной
Разрешение - До 2400 точек на дюйм
Скорость - 30 х 30 см менее чем за минуту
Подключение - USB 2.0
Этап: Исследование
|
|
|
|
Настольная лупа с подсветкой
Описание: Мощная лупа с двойной подсветкой, в пластиковом корпусе. С креплением за стол. Регулируемая высота и угол наклона, общая длина 89 см.
Размер линзы : 15 х 19 см
Увеличение: 3х
Мощность: 2х9 Вт
Вес: 3.5 кг
Этап: Исследование
|
|
|
|
Настольная лупа с подсветкой
Описание: Мощная лупа с двойной подсветкой, в пластиковом корпусе. С широким основанием, регулируемая высота и направление. Размер линзы: 13 х 19 см
Увеличение: 3х
Мощность: 2х7 Вт
Вес: 2.3 кг
Этап: Исследование
|
|
|
|
Светящийся экран
Описание: Небольшой экран с подсветкой для рассматривания слайдов, чашек Петри, срезов и т.д. Размеры зоны наблюдения 127х102 мм. Подсветка работает от двух батареек АА. (входят в комплект).
Крепление с поворачивающейся линзой.
Увеличение: 1,57х Размеры линзы 18,5 х 10 см. Высота крепления 20,7 см.
Этап: Исследование
|
|
|
|
Одно и двухфокусные лупы
Описание: Двухфокусные лупы.
Изготовлены полностью из ударопрочного пластика.
Однофокусные лупы.
Линзы изготовлены из высококачественного горного хрусталя. Оправа из хромированной стали с пластиковой ручкой
Этап: Исследование
|
|
|
|
Защитные экраны
Описание: Материал: полиэтилметакрилат.
Имеется два вида, различающиеся размером и толщиной. Изготовлены из высококачественного прозрачного акрила. Устанавливаются на поверхность, портативные и устойчивые, имеют нескользящие ножки. Кат. No 8.10D010 разработан для лабораторий и лечебных организаций и предназначен для защиты лица от опасных веществ, аэрозолей и брызг. 8.10D011 обеспечивает дополнительную защиту от радиации при работе с бета-излучающими изотопами, в т. ч. Р³².
